一、概述
SJS系列雙軸攪拌加濕機是新一代粉塵攪拌加濕輸送設備,采用雙軸重疊螺旋葉片結構進行打擊攪拌輸送、自動供水加濕,對粉塵的適應性好,加濕攪拌均勻效果佳,是冶金、電力、礦山、建材、垃圾焚燒等行業除塵系統治理二次揚塵,保護環境的理想配套設備。
二、結構特點及工作原理
(一)、工作原理
粉塵加濕機由定量均勻給料、葉片擊打攪拌輸送、供水加濕、驅動裝置及電控、固定支架五部分組成。設備工作時,由旋轉給料機均勻供料進入主機,由高速旋轉的輸送葉片把物料帶入攪拌混料筒內,通過高速旋轉的攪拌葉片把物料與由給水裝置定量供給的水進行強制混合、攪拌,并將符合濕度要求的物料輸送至出料口排出,達到消除二次揚塵的目的。
供水加濕系統由供水管道、電磁進水閥、流量調節球閥、加濕噴嘴組成。通過電磁進水閥的聯鎖控制,根據加濕要求對給水量通過流量調節球閥進行調節,使設備排出的物料達到滿意的加濕效果。
(二)、結構特點
加濕機的結構分為兩大部分:傳動部分和工作部分。
(1) 傳動部分
通過電機、減速機、齒輪副將動力傳到兩攪拌軸上。
(2) 工作部分
工作部分有葉片,給水裝置。
a)葉片
葉片為扇型結構通過螺栓固定在攪拌軸上,以便于葉片磨損后更換,材質為高鉻鑄鐵或NM400。
b)給水裝置
給水裝置能定量給水,出廠時上部管路已安裝,側管現場按A視圖安裝。

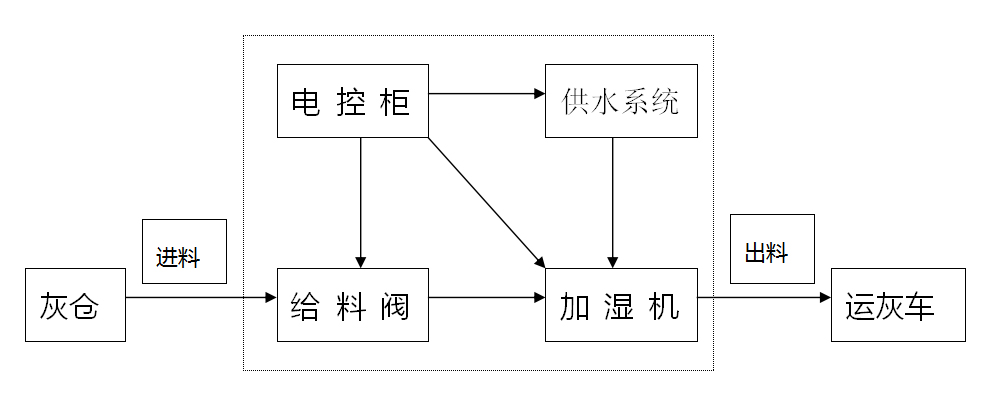

三、流程示意圖

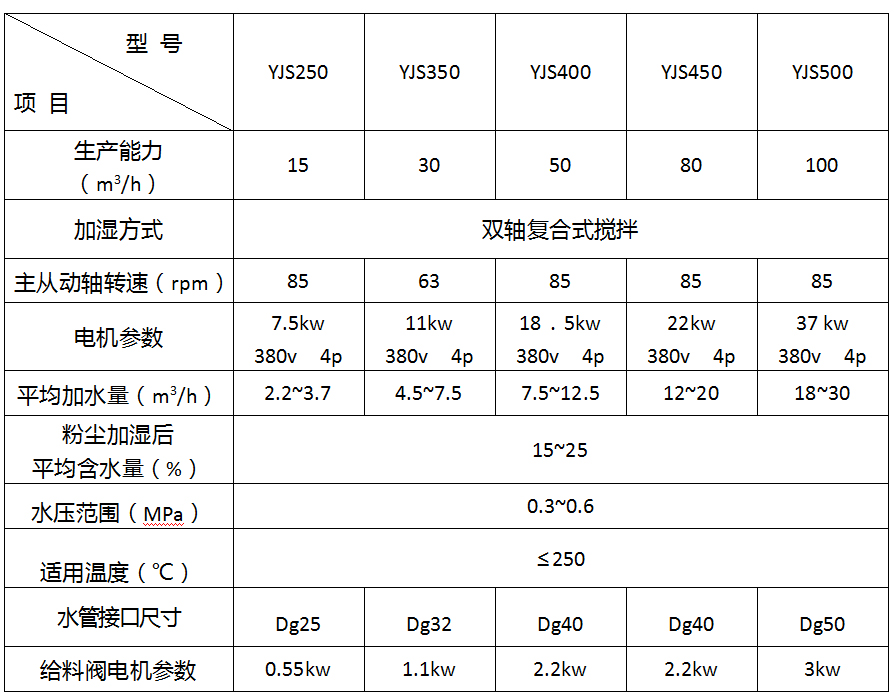

四、主要技術參數

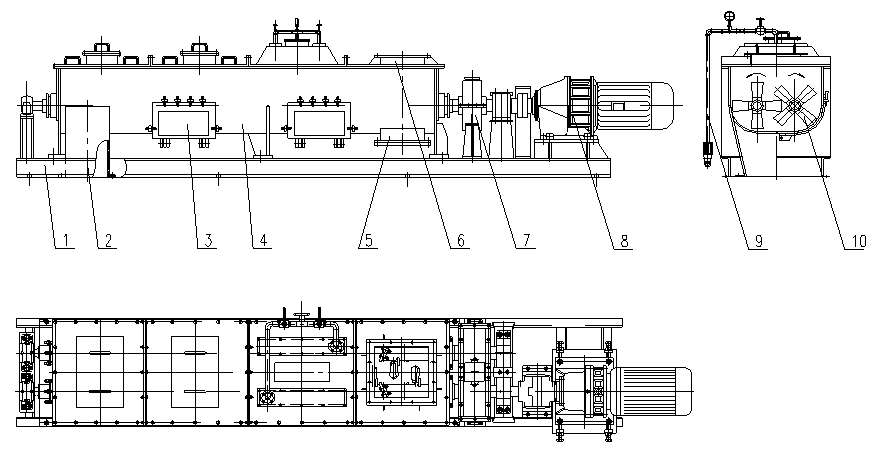

五、外形示意圖
1、底座 2、出料口 3、清灰口 4、槽體 5、緊急排灰口 6、進料口 7、齒輪箱 8、驅動裝置 9、給水系統 10、攪拌軸
