斗式提升機是垂直輸送粉狀、小顆粒狀和小塊狀干態物料(如煤、爐底渣、水泥、礦石等)的連續輸送機械設備。該系列設備結構簡單、運行平穩可靠、安裝維修方便、提升高度高、密封性能好,廣泛應用于電力、冶金、化工、礦山、建材、糧油等行業。我公司生產的斗式提升機主要有DT、TD、TH三大系列。
1、TD系列斗式提升機 結構特點及工作原理
TD系列斗式提升機由機尾部件、中間槽體、機頭部件、帶斗組件、驅動裝置組成。全封閉機殼,設備運行時無物料外泄,提升輸送帶采用橡膠帶,外斗布置型式,頭部設置逆止器,逆止可靠。設備的進出料口、提升高度可根據工藝要求靈活設計布置。物料經設備進料口均勻地導入安裝固定在作連續封閉運行的提升膠帶上的料斗,將物料從機尾進料口處提升至機頭出料口處排出,實現單點進料、單點離心式或混合式卸料。TD系列斗式提升機備有Q型(淺斗)、H型(弧底斗)、Zd(中深斗)、Sd(深斗)四種斗型。提升輸送帶采用絲桿調節裝置來調節輸送帶的松緊度,保證其在運行中始終保持適度張緊狀態,使設備處于穩定的運行狀態。

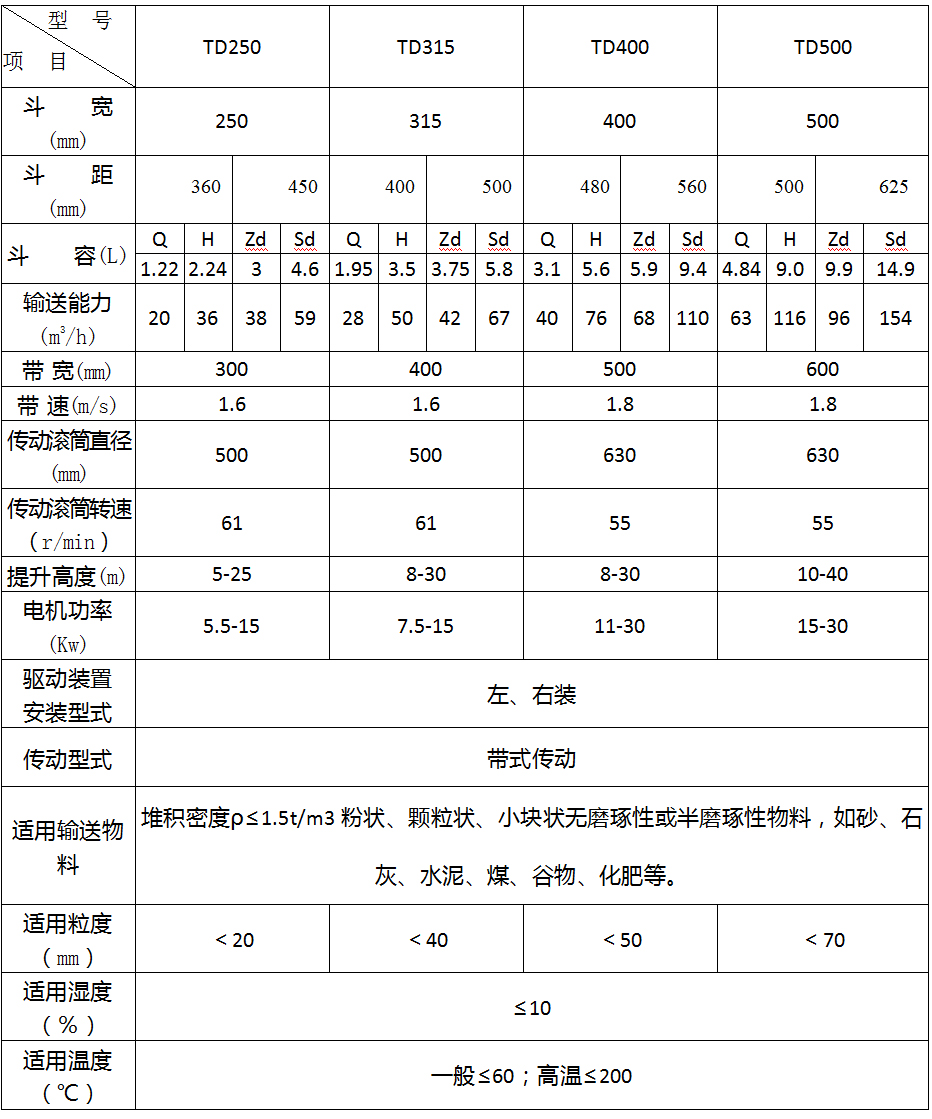

2、主要技術參數

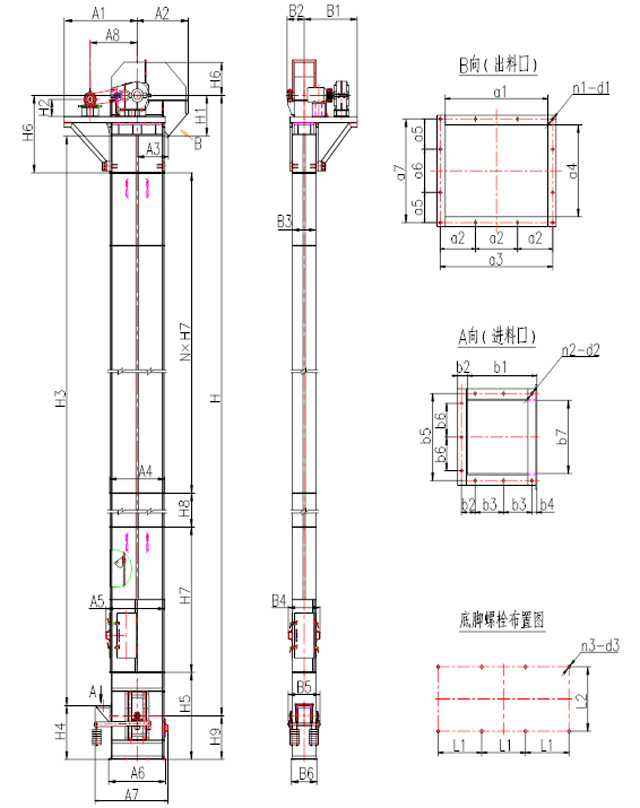

3、外形示意圖(右裝式)
