1、用途及適用范圍
LS、GLS型螺旋輸送機是一種不帶擾性牽引構件的連續輸送設備,它利用旋轉的螺旋將被輸送的物料沿固定的機殼為表面推移而進行輸送工作,其情況好象是被持住不能旋轉的螺母沿絲桿作平移運動一樣,使物料不與螺旋一起旋轉的力量是物料的重力和機殼對于物料的摩擦阻力。螺旋輸送機在冶金、電力、化工、建材、糧食等行業被廣泛采用的一種機械輸送設備,主要用于輸送粉狀、小顆粒和小塊狀物料,可水平、傾斜。它結構簡單、橫截面積小、造價低、操作方便,進出料口位置布置靈活,能滿足多點進料、多點排料的工藝要求。本選型樣本所介紹螺旋輸送機使用的環境為-20℃~50℃,物料溫度≤200℃,輸送傾角≤20℃,輸送長度≤40m。當輸送距離達40m~70m時,可采取雙端驅動型式。頭部、尾部軸承設置在殼體外,軸與殼體間密封采用填料結構;中間吊掛軸承采用滾動、滑動可以互換的二種結構型式;
螺旋輸送機既可單向輸送物料,也可實現物料的雙向輸送。
螺旋輸送機不易輸送易變質的、粘性大的、易結塊的物料,因?yàn)檫@些物料在輸送時會粘結在螺旋葉片上,造成物料的堵塞和功率消耗的增大,使設備不能正常工作。

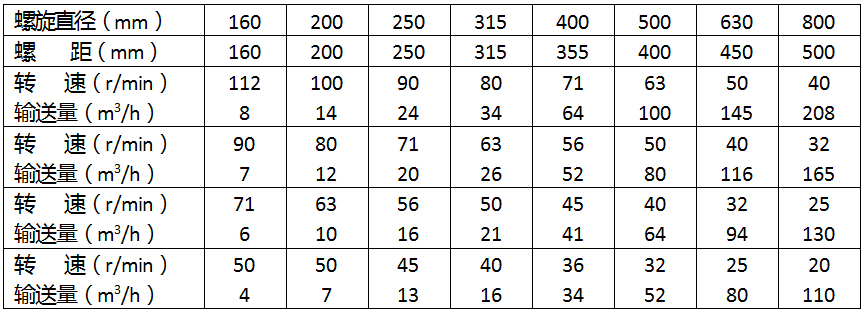

2、LS、GLS螺旋輸送機主要技術參數
螺旋輸送機選型須知
●本系列設備配用F系列系列齒輪減速機,如用戶對驅動裝置有具體要求,需詳細注明。
●用戶根據工藝需要選擇所匹配的設備時,需注明型號規格及技術要求,并提供設備使用場合和所輸送物料的特性。
●必要時用戶可提供現場實際情況或設計要求,我公司協助用戶設計選型,并根據現場對設備的具體要求提供詳細的配套設計方案。

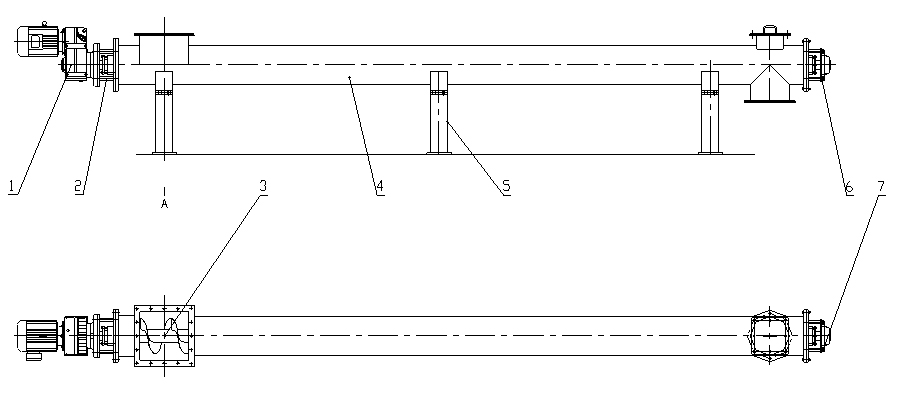

3、螺旋輸送機的外形示意圖:
1、減速機 2、頭部支架 3、進料口 4、螺旋輸送軸 5、 管式槽體 6、固定支腳 7、出料口 8、點檢口 9、尾部支架 10、尾部軸
