SF系列雙層卸灰閥采用雙層閥體組合結構,兩層閥體之間在輸送物料時交替開關,適合于限量給料的輸灰設備。該設備具有密封性佳、輸送量可調范圍大等特點。
SF系列雙層卸灰閥根據驅動型式的不同分為:QSF型氣動雙層卸灰閥、單電機雙層卸灰閥(包括DSF型單電機雙層卸灰閥、DSFZ型重錘式單電機雙層卸灰閥)。
QSF型氣動雙層卸灰閥采用了圓錐型閥芯,通過氣動執行機構實現對閥的開啟閉控制,具有很好的密封性能,并具有以下特征:
b、上、下層閥物料排放時間間隔可調,由電控系統按要求設定。
為保證氣動執行機構正常動作,所供氣源應為儀表用氣,附近應設有貯氣罐及單向閥,供氣壓力控制在0.4-0.7Mpa之間。

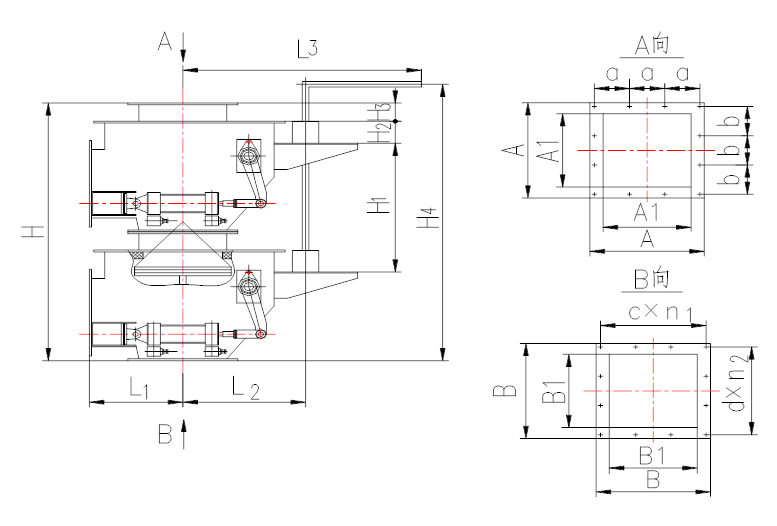

外形示意圖:
型號 |
QSF300、QSF400 |
